施工工藝流程

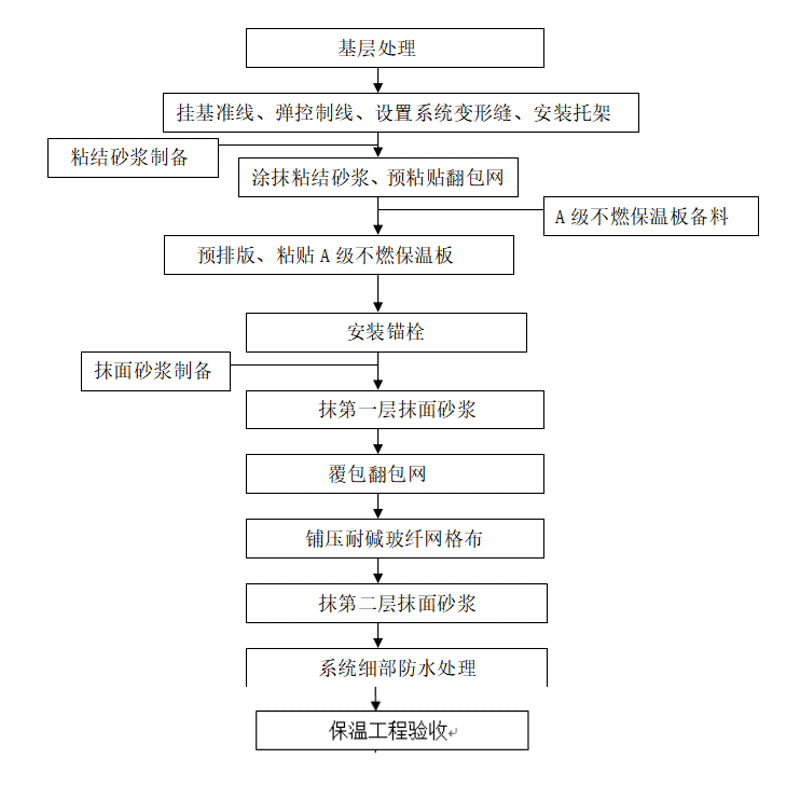

涂料飾面勻質板防火保溫板外墻外保溫系統施工流程見下圖：
圖：涂料飾面A級不燃保溫板外墻外保溫系統涂料飾面施工流程圖
施工技術要求及方法
面磚飾面A級不燃保溫板外墻外保溫系統
基層表面處理
1）基層墻體應堅實平整，表面清潔，無油污、砂漿、灰塵、脫模劑等影響粘結的附著物，墻體質量應符合《砌體結構工程施工質量驗收規范》GB50203、《混凝土結構施工質量驗收規范》GB50204的要求；
2）當基層墻體材料為蒸壓加氣混凝土砌塊、混凝土小型空心砌塊、灰砂磚、蒸壓粉煤灰磚和混凝土?xí)r，應首先在墻體表面噴涂專用界面砂漿，然后采用專用砂漿找平。其他墻體材料砌筑的墻體，可用1：3水泥砂漿或聚合物砂漿找平；在砌體與混凝土構件處的抗裂措施應滿足設計文件和國家、地方相關標準的規定。
彈控制線、吊垂直線、預排保溫板、設置系統變形縫、設置托架應滿足以下要求：
1） 應結合建筑立面設計要求，在外墻面彈水平線、吊垂直控制線，以控制勻質改性防火保溫板粘貼的垂直度、平整度；
2） 應按建筑立面設計要求及現場實際繪制保溫板排板圖；
3） 按每兩層、托架下口位置彈出水平系統變形縫的位置線，并沿水平系統變形縫位置通常臨時固定硬質木條或金屬條，垂直系統變形縫按設計圖紙給予的位置設置。
4）A級不燃保溫板外墻保溫系統變形縫每兩層設置一道，水平系統變形縫遇有托架時，可結合托架并在托架下口統一留置，變形縫寬不大于20mm,垂直系統變形縫按設計文件要求設置，內填嵌泡沫棒背襯防水耐候密封膠密封防水，密封膠厚度不小于10mm。
5）在距散水上600mm位置安裝經防腐處理處理的專用托架，壁厚為3mm，涂料飾面勻質防火保溫板保溫系統每兩層應設一道經防腐處理的金屬托架；經防腐處理的專用鍍鋅角鋼托架應采用長度不小于100mm的M10膨脹錨栓固定在樓層鋼筋混凝土結構梁上，錨栓間距不大于500mm。
粘結砂漿、抹面砂漿的配制
1）粘結砂漿、抹面砂漿為單組份。使用時，應嚴格按照材料供應商提供的配比和制作工藝直接在干粉料中加水，用電動攪拌器攪拌均勻，達到工程所需的粘稠度。
2）每次配制量不宜過多，視不同環境溫度條件按照產品說明書中規定的時間內用完。
保溫層終端部位預粘貼翻包網、粘貼勻質防火保溫板
1）門窗洞口、女兒墻、結構變形縫、系統變形縫、檐口、勒腳等處的保溫層終端部位均應在粘貼A級不燃保溫板前，先行粘貼翻包用的窄幅160級耐堿玻纖網布，其壓入勻質防火保溫板和翻包尺寸均不少于100mm；
2）粘貼A級不燃保溫板前，應首先檢查A級不燃保溫板是否干燥，表面是否平整、清潔；潮濕、表面不平整、有污染的A級不燃保溫板不得使用；

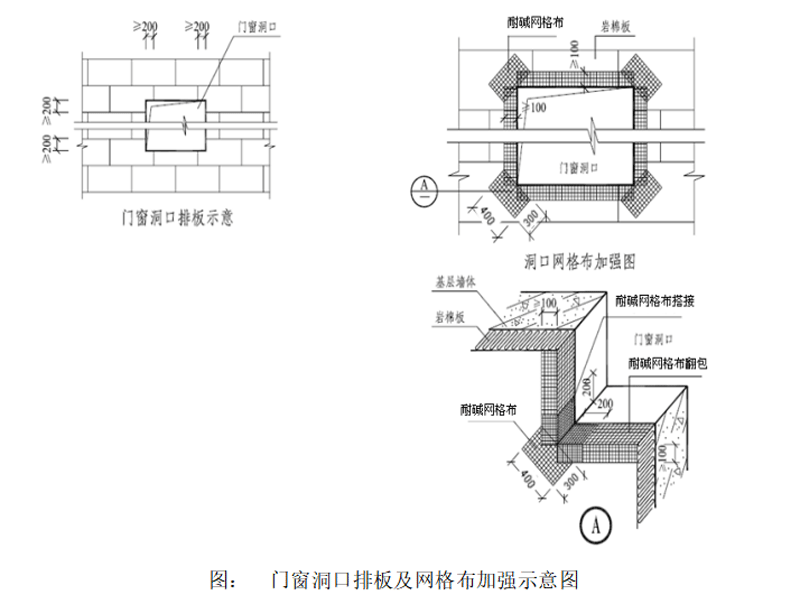

3）A級不燃保溫板應自下而上沿水平方向鋪貼，上下排之間應錯縫1/2板長，局部最小錯縫不應小于200mm；墻角A級不燃保溫板應交錯互鎖，并保證墻角垂直度；門窗洞口A級不燃保溫板拼縫不得留在門窗洞口的四角處，應用整塊A級不燃保溫板切割成型，A級不燃保溫板接縫應離開洞口角部至少200mm；
4）A級不燃保溫板應采用滿粘法，抹完粘結砂漿后，用方齒邊抹灰刀拖刮一次，與墻面粘貼。粘貼時應先將A級不燃保溫板下端與找平層粘貼，然后自下而上均勻擠壓、滑動就位。粘貼時應輕柔，并隨時用2m靠尺檢查平整度、垂直度。清除板邊溢出的粘結砂漿，板的側邊不得有膠。相鄰A級不燃保溫板應緊密對接，不得留縫，板間高差應不大于1.5mm；
5）局部不規則處A級不燃保溫板可現場裁切，切口與板面垂直。墻面邊角處的A級不燃保溫板最小尺寸不應小于300mm，外門窗框外側四周可采用防水、防火性能好的保溫材料做保溫層，其厚度不應小于20mm。
安裝錨栓
A級不燃保溫板采用粘結砂漿固定48小時后，安裝錨栓，安裝時，采用沖擊鉆鉆孔，孔深應大于錨固深度10mm，A級不燃保溫板塑料圓盤直徑不小于50mm。膨脹錨栓安裝的數量、位置及在基層上的有效錨固深度應符合相應的的規定和設計要求。錨栓數量應滿足：建筑高度小于等于 60m 時，不少于 6 個/㎡；建筑高度在 60m 以上且小于等于 100m 時，不少于 8 個/㎡。建筑高度超過 100m 時，應經專項論證；錨栓距A級不燃防火保溫板邊緣不應小于 80mm；在膠粘劑終凝后先安裝占總量約 50﹪膨脹錨栓，待鋪設耐堿玻纖網布（熱鍍鋅電焊網）后再安裝其余 50﹪膨脹錨栓；錨栓在混凝土基層內的錨固深度不得小于 25mm，在填充墻砌體內的錨固深度不應小于 50mm；錨栓應按梅花狀進行布設；混凝土墻體、加氣混凝土砌塊墻采用普通的敲擊式錨栓，對空心、多孔磚（砌塊）墻應采用摩擦和機械鎖定承載錨栓（即帶回?cái)Q打結型）；錨栓的最低安裝溫度應為 0℃。
抗裂防護層施工
1）A級不燃保溫板粘貼并安裝錨栓后，可進行抗裂防護層施工，抗裂防護層施工前，應根據設計要求做好滴水槽；
2）在外門窗洞口四角按45°方向加貼300×400mm的160級耐堿玻纖網布；
3）門窗洞口、女兒墻、結構變形縫、系統變形縫、檐口、勒腳等處翻包網覆包；
4）在A級不燃保溫板上抹二道抹面砂漿，厚度4mm～6mm。
5）抹面砂漿施工完后，應檢查抗裂防護層的平整度、垂直度及陰陽角方正，不符合要求的應使用抹面砂漿進行修補。
成品保護
1）加強成品保護教育，提高施工人員的成品保護意識。
2）施工中各專業工種緊密配合，合理安排工序，嚴禁顛倒工序作業。
3）抹灰時，嚴禁踩踏窗臺，防止破壞窗臺保溫層。
4）外墻外保溫飾面工程施工前，應將已安裝在外墻面的管道、門窗框等相關設施保護好，每道工序完成后，應及時清理殘留物。
5）嚴禁在地面和樓層上直接攪拌粘結砂漿和抹面砂漿，噴涂作業應有防風措施，防止污染作業環境和周邊環境。
6）對抹完抹面砂漿的保溫墻體，不得隨意開鑿孔洞，如確因需要，應按照設計要求進行處理。施工中應防止重物撞擊墻面。墻面損壞處以及腳手架處預留的孔洞均應用相同材料進行修補、封堵，損壞處應切割成形狀比較規則的洞口，另切割一塊形狀完全相同A級不燃保溫板，按本導則的有關規定進行修補。
